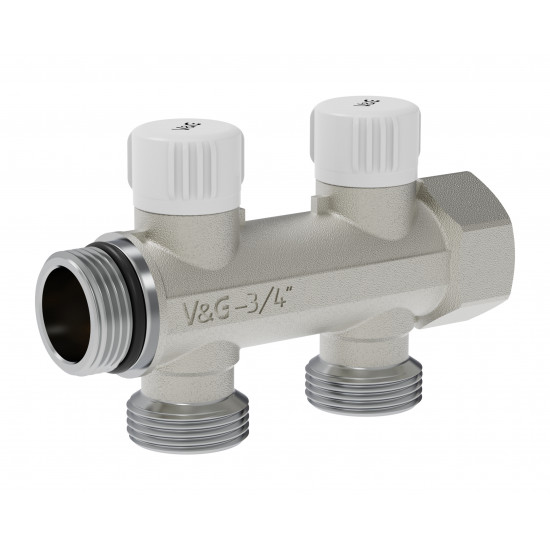

Коллектор настроечный с ручной регулировкой, 2 выхода, "евроконус"
Коллекторы данного типа можно устанавливать в системах отопления, холодного и горячего водоснабжения, однако их основное назначение заключается в регулировании потока в системах отопления.
Настроечные коллекторы на затворе имеют уплотнение металл по металлу, что предотвращает его износ, а конусная форма затвора увеличивает точность регулирования потока.
Подключение к коллектору металлополимерной или полимерной трубы осуществляется при помощи специальных адаптеров: VG-801101, VG-801201, VG-801301.
Для подключения фитингов с плоским уплотнением необходимо использовать Адаптер (вкладыш) VG-216101.
Для монтажа коллекторов рекомендуется использовать систему крепления и маркировки VALOGIN.
Прямая конструкция коллектора обеспечивает повышенную пропускную способность по сравнению с угловой конструкцией. Коллекторы V&G имеют оптимальный Kv.
Прямая конструкция коллектора позволяет выбирать любую сторону подключения, в сравнении с коллекторами других брендов, где сторона крепления может быть только одна.
Наличие EPDM кольца, а так же точность нарезки резьбы на производстве обеспечивает возможность монтажа коллекторов в одну плоскость, без дополнительных уплотнительных материалов.
|
Паспорт-руководство по эксплуатации ВГ.901.01 |
|
Декларация соответствия |
Межосевое расстояние может быть отрегулировано благодаря пазам на стальной планке.
Для горизонтального расположения кронштейнов на планке необходимо открутить кронштейн, развернуть его на 90º и вставить планку в паз кронштейна.
И таким образом возможно закрепить коллектор в горизонтальном положении.
Для увеличения межосевого расстояния больше, чем позволяют регулировочные пазы, на планке предусмотрены вырубы для разлома стальной планки. После разлома каждую часть планки можно крепить как отдельный крон штейн с любым межосевым расстоянием. Место разлома рекомендуется обработать краской для защиты от коррозии.
Соединение планки и кронштейна по принципу «шип/паз» позволяет надежно фиксировать кронштейн как в вертикальном, так и горизонталь ном положении. Исключает проворот кронштейна.
Удлинитель для кронштейна позволяет производить монтаж коллекторов с разным выносом от стены.
Возможность использовать один вид крепления для всех видов и типоразмеров коллекторов V&G VALOGIN:
- а) крепление за цилиндрическую часть корпуса;
- б) крепление за грани;
- в) крепление коллектора 1"
Для коллекторов предусмотрены наклейки для маркировки каждого выхода, что очень удобно и информативно.
Синие наклейки предназначены для выходов с холодной водой. Красные наклейки для выходов с горячей водой.
Специальные маркировочные клипсы очень легко устанавливаются – через щелчок.
Защитная прозрачная крышка защищает наклейки от загрязнений и воздействия влаги.
